RED HEAD - Stereo pojačalo za slušalice u dual-mono konfiguraciji

Izlazna snaga: min. 0.5W (na opterećenju 32 ohma)

Kompatibilnost: maksimalno 130mA RMS u 16-600 ohma

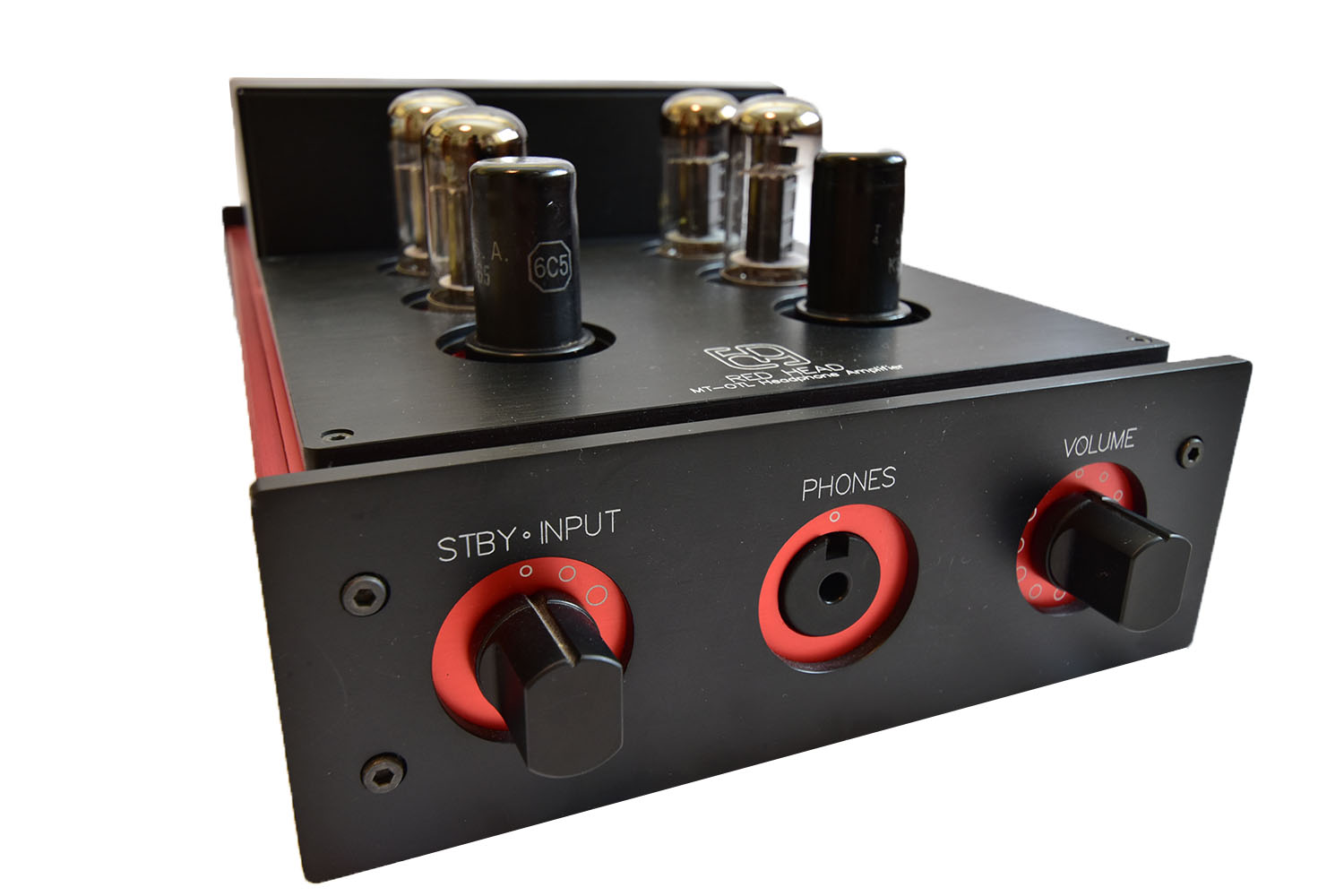

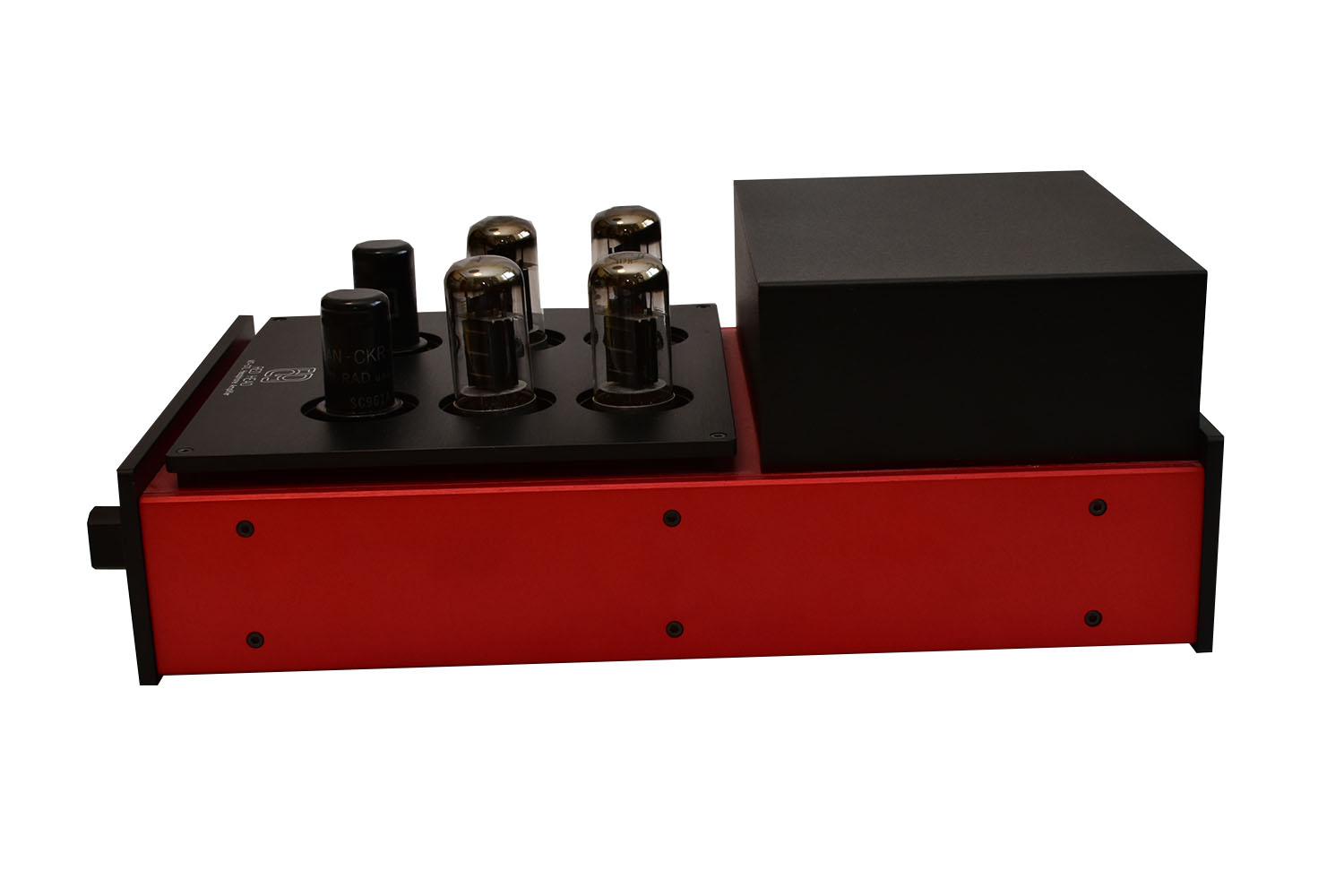

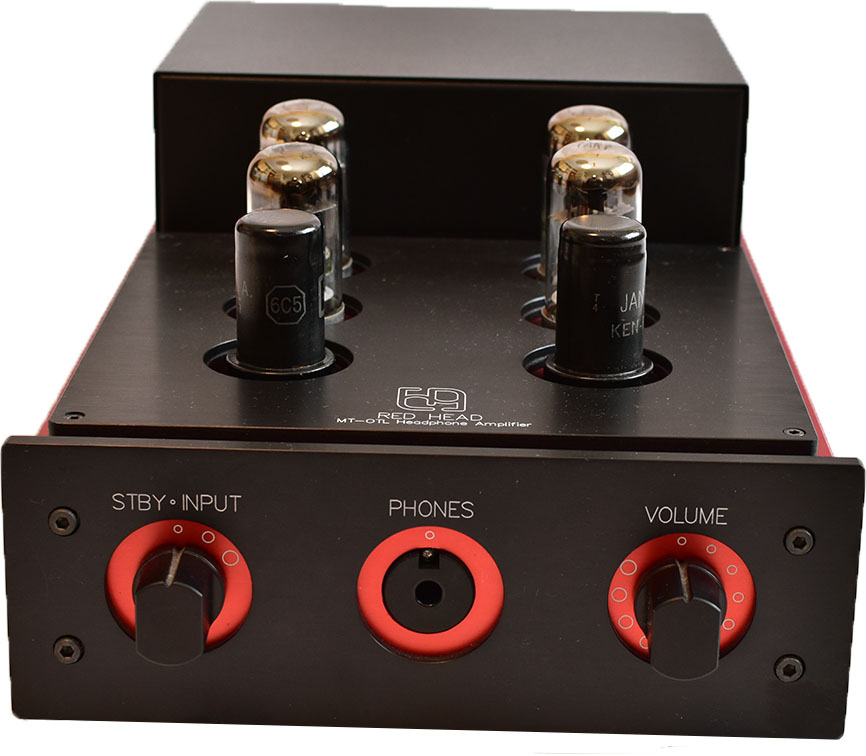

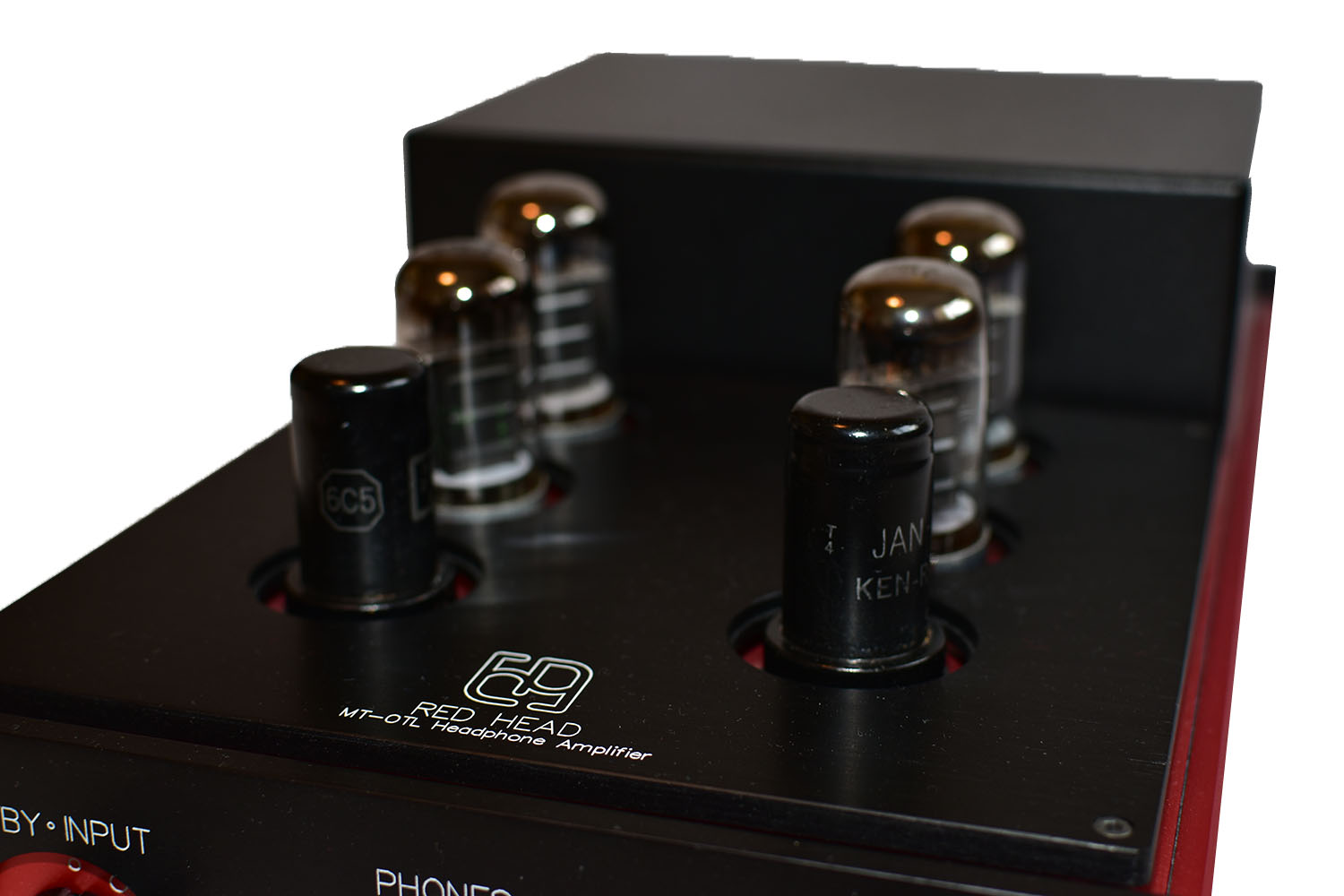

Elektronske cijevi: 6C5 (pogonski stupanj), 2x 7AK7 (izlazni stupanj)

RED HEAD je cijevno OTL (Output TransformerLess – bez izlaznog transformatora) pojačalo bazirano na vlastitoj hibridnoj MT-OTL tehnologiji. Na RED HEAD se mogu spojiti i niskoohmske slušalice ili dva para slušalica uz eksterni adapter.

* MT-OTL tehnologija – plod vlastitog razvoja, MT je skraćenica za ‘Mirror Triode’, tj. Zrcalna Trioda. Radi se o hibridnom elementu koji nasuprot izlaznim triodama u sklopu postavlja njihovu vlastitu zrcalnu kopiju, u push-pull ustroj. No, za razliku od klasičnog push-pull sklopa, rezultat nije kombinirani element koji potiskuje parne harmonike (prihvatljiva, ali ne i najpoželjnija karakteristika push-pull topologije), već udvostručenje izlazne triode. Rezultat je jednak radu dvije paralelne triode u SE (Single Ended) ustroju, i karakteristično za taj ustroj, sačuvana je prirodna raspodjela harmonika. MT sklop istovremeno automatski osigurava ispravne radne uvjete za izlaznu triodu u strogoj klasi A, tako da sklop nema podešavanja, niti posebnih zahtjeva za uparivanje cijevi – i uz sve to donosi i uštedu energije i smanjeno generiranje topline. Propusni opseg MT-OTL pojačala je izuzetno širok i proteže se iznad mogućnosti svih trenutno standardnih HD digitalnih formata.

* Doživotna garancija za izlazne cijevi – OTL pojačala u pravilu prati glas ‘žderača cijevi’. Zbog toga smo odabrali visokopouzdane pentode s višestrukim upravljanjem koje se mogu konfigurirati na mnogo načina. Odabrali smo najlinearniju triodnu konfiguraciju koja po tom parametru nadmašuje čak i legendarnu 300B triodu, a ujedno je i najpovoljnija za OTL konstrukciju. Cijevi su posebno konstruirane za vojsku i mornaricu i originalno su specificirane za minimalno 10000 sati kontinuiranog rada, u najtežim uvjetima. Radi toga su se koristile i u repetitorskim pojačalima ugrađenim na podmorske telekomunikacijske kablove gdje je dokumentirana trajnost preko 100000 radnih sati. Koristimo ih vrlo konzervativno, za ekstremno dugo trajanje.

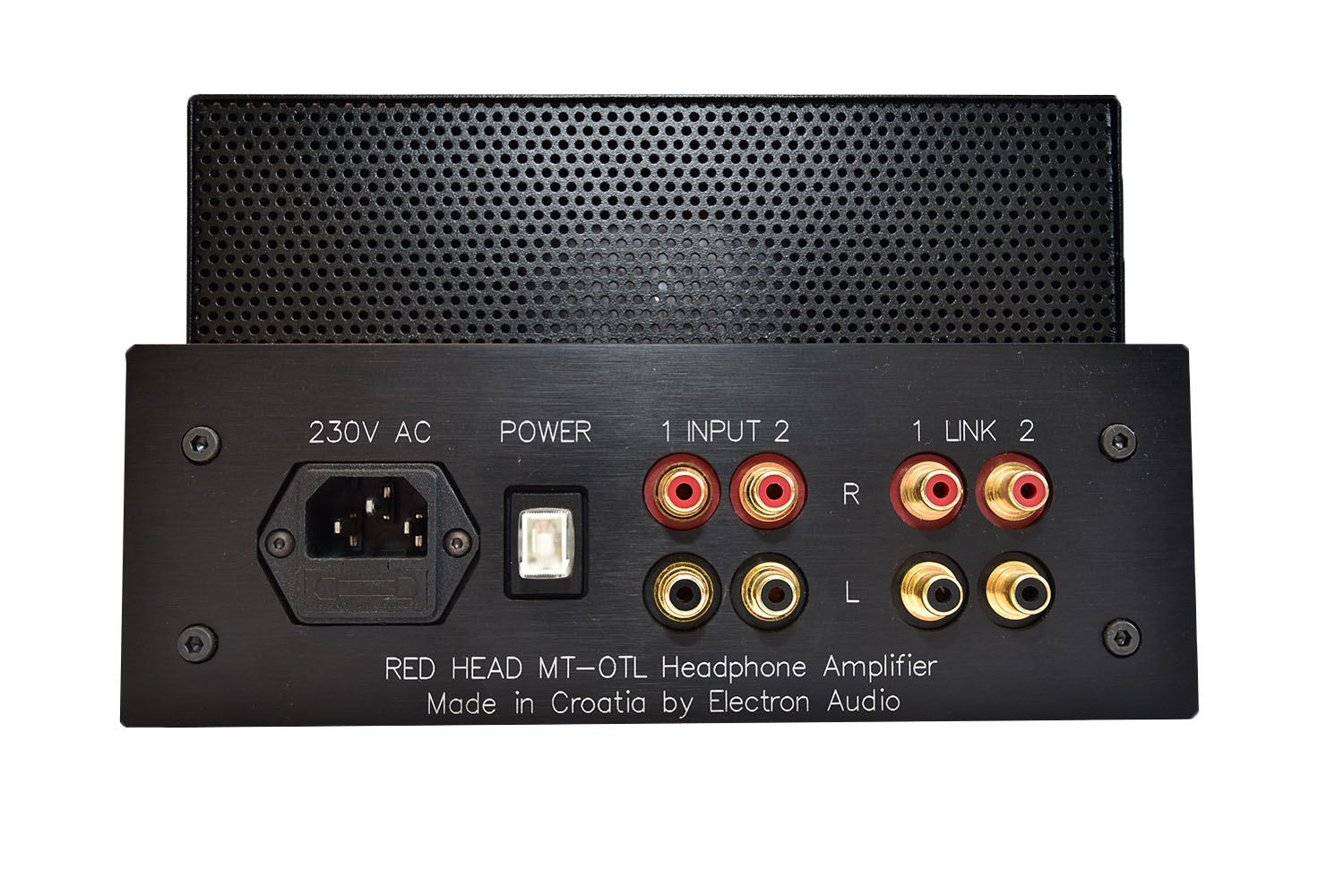

* Dva ulaza s prolazom za kaskadiranje prema drugim komponentama. U slučaju integracije u sustav gdje se dijele izvori signala, predvidjeli smo selekciju dva ulaza, uz polazne (‘link’) konektore za spajanje na druga pojačala. Na ovaj način moguće je koristiti pojačalo za slušalice bez uključivanja ostatka sustava.

* Pažljivo filtriranje i regulacija napona napajanja – čak i prosječne slušalice lako reproduciraju signale reda mikrovolta, a SE topologije (što je efektivno način rada MT-OTL pojačala) u pravilu nemaju veliko potiskivanje smetnji iz napajanja. Ovakva situacija zahtjeva posebnu pažnju pri osiguravanju kvalitetnog, stabilnog i tihog napajanja sklopova pojačala. U oba pojačala napajanje je višestruko filtrirano, stabilizirano upotrebom niskošumne naponske reference i ponovno filtrirano kako bi se osigurao stabilan napon i stabilna izlazna impedancija napajanja.

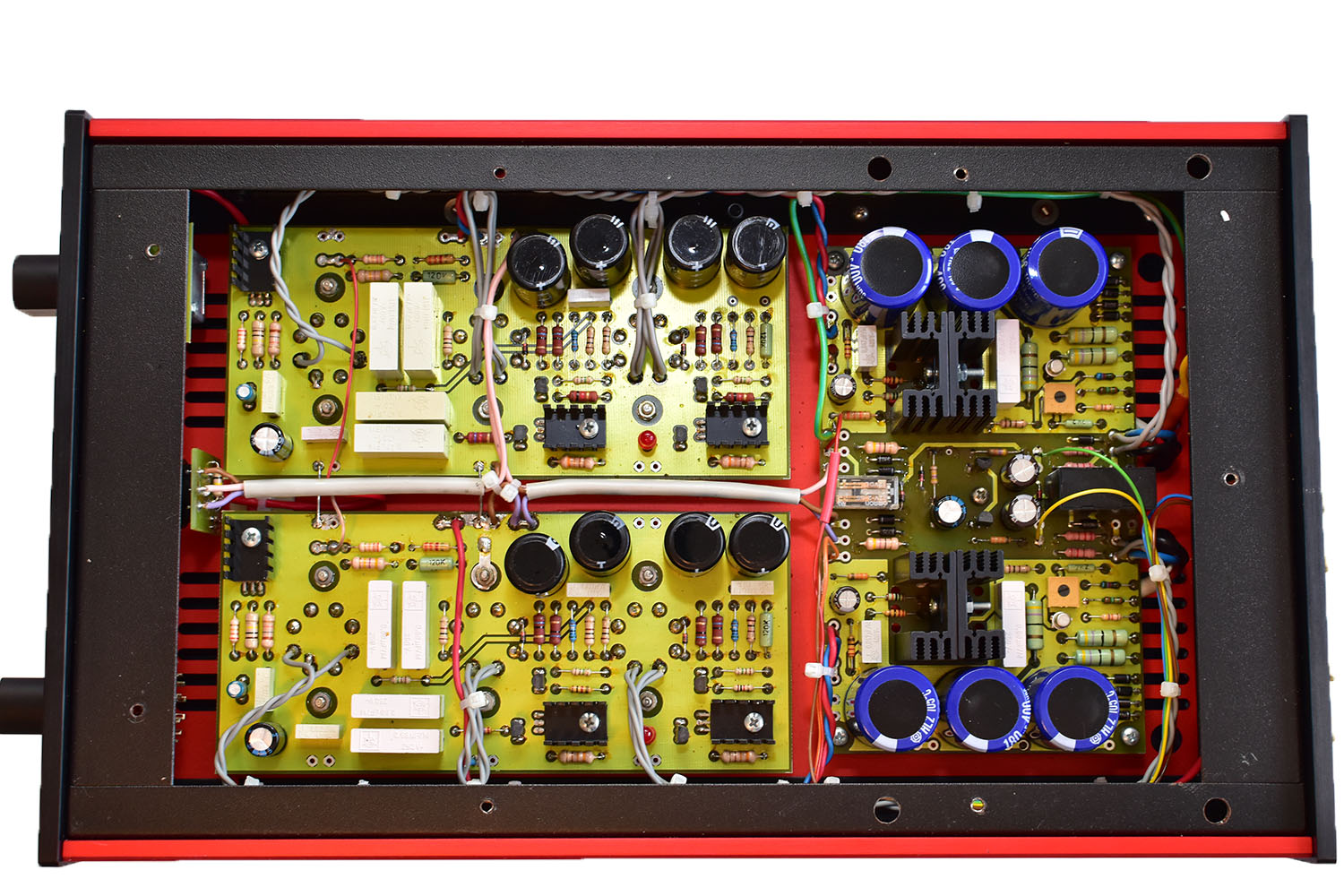

* Dual mono konstrukcija – READ HEAD je konstruiran kao dva mono pojačala, uključivo i zasebne ispravljače, s odvojenim namotajima na zajedničkom transformatoru. Dva su neovisna pojačala spojena u jednoj točki, zvijezdi mase ulaza i slušalica.
